Назначение прибора
Прибор предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.
Основные преимущества прибора
Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с большой точностью подойдет наш Спектроколориметр ''ТКА - ВД''/01. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров. Данный Спектроколориметр ''ТКА - ВД''/01, цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ''ТКА - ВД''/01, стоимость которого включает в себя заводскую калибровку, пригодится для самых разных условий исследования, от бытовых до научных.
Подробнее о приборе

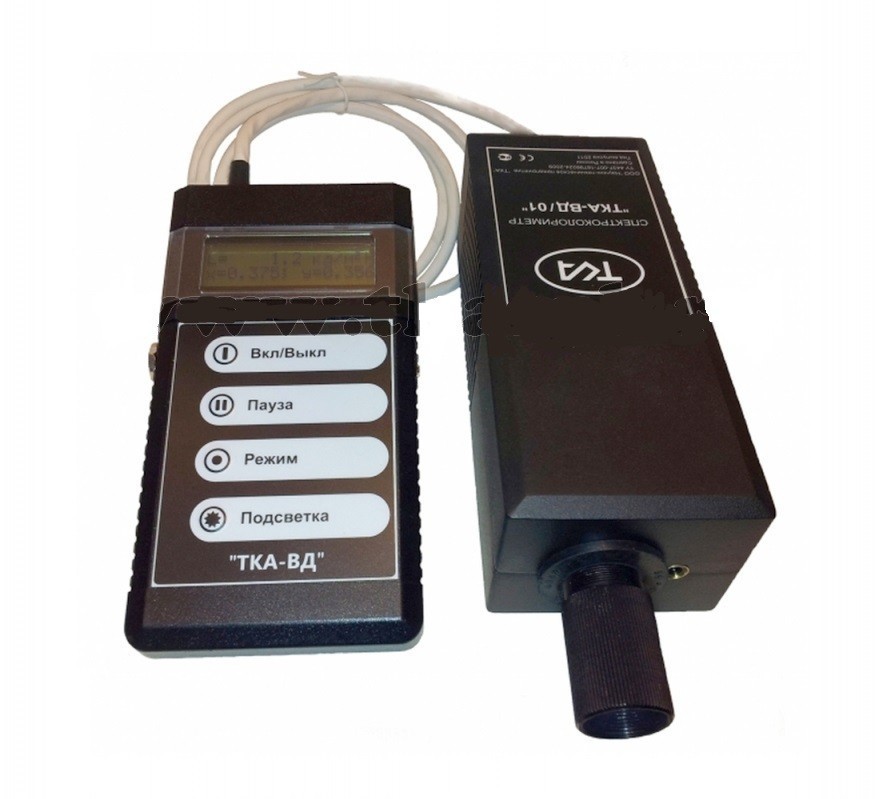

Прибор состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только самосветящихся и несамосветящихся поверхностей накладным способом и киноэкранов в режиме яркости. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.
Основные технические данные и характеристики:
| Параметр | Значение | |
| Тип | Прямой метод измерения | |
| Приёмник | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов | |
| Оптический диапазон | 390÷760 нм | |
| Количество точек опроса | 61 | |
| Поле зрения блока | 2º | |
| Диапазоны измерения | коррелированной цветовой температуры | 1600 ÷ 16 000 К |
| координат цветности | x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595 |
|
| Пределы рабочей яркости | 10 ÷ 20 000 кд/м² | |
| Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, не более: |
тепловых источников | ±0,005 |
| др. источников со сплошным спектром излучения | ±0,02 | |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры, не более |
5,0 % | |
|
Диапазон измерения коррелированной цветовой температуры, К |
Абсолютная погрешность для тепловых источников, К, не более |
Абсолютная погрешность для др. источников, К, не более |
| 1600-2300 | ±10 | ±50 |
| 2300-3300 | ±20 | ±100 |
| 3300-5100 | ±50 | ±200 |
| 5100-7200 | ±100 | ±500 |
| 7200-11000 | ±200 | ±1000 |
| 11000-16000 | ±500 | ±1500 |
| Габаритные размеры прибора (не более) |
||
| Дисплей | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой | |
| Измерительный блок (не более) | 165х85х35 мм | |
| Фотометрическая головка (не более) | 240х70х70 мм | |
| Масса прибора (не более) (без штатива) | 1,5 кг | |
| Для питания приборов | используется NiMH аккумуляторная батарея типоразмер батареи «Крона» 8,4 В | |
| № | Наименование | Количество |
| 1 | Спектроколориметр ТКА-ВД (01) | 1 |
| 2 | NiMH аккумуляторная батарея (типоразмер «Крона», 6F22) | 1 |
| 3 | Блок питания AC-220-Si для зарядки аккумуляторной батареи | 1 |
| 4 | Кабель связи с ПК (USB A-B) | 1 |
| 5 | Диск с программным обеспечением | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Паспорт | 1 |
| 8 | Сумка для прибора | 1 |
| 9 | Транспортная тара | 1 |
