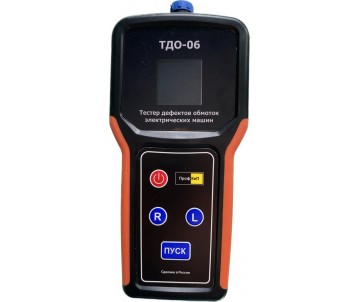

ПрофКиП ТДО-06 Тестер (Индикатор) Дефектов Обмоток Электрических Машин

ПрофКиП ТДО-06 Тестер (Индикатор) Дефектов Обмоток Электрических Машин
Артикул: ep-4809-28072
Бренд: ПрофКИП

Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Тестер дефектов обмоток электрических машин ТДО-06 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

  • междувитковых замыканий;
  • обрыва фазы;
  • неправильного соединения фаз;
  • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины напряжением до 1000 В. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).

Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-06 украинского производства.

Принцип работы тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).

Основные контролируемые параметры и технические характеристики тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз:

Коэффициент несимметрии фазных токов Кн



При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками.

Сопротивление изоляции Rи



Контролируемый диапазон Кн, %

0-99

Контролируемый диапазон Rи, Мом

0.5-500

Выходное постоянное напряжение

при измерении Rи, В

1000 ±100

Питание

автономное (встроенный                                                                   аккумулятор), внешний БП

- напряжение питания внешнего источника, В

5±1

- напряжение питания встроенного аккумулятора, В

- емкость, мАч

3,7



3 400

Рабочее положение

произвольное

Индикация

цифровая (OLED дисплей)

Габаритные размеры

220х100х35

Масса (не более), кг

0.4

Комплект поставки  тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

  1. Тестер дефектов обмоток электрических машин (ТДО-06) – 1 шт.
  2. Кабель для проверки обмоток – 1 шт.
  3. Кабель для проверки сопротивления изоляции – 1 шт.
  4. Блок питания 5В – 1 шт.
  5. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.
  6. Руководство по эксплуатации.
  7. Футляр.
