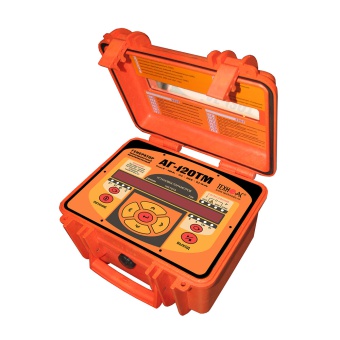

АГ-120ТМ генератор трассировочный

АГ-120ТМ генератор трассировочный
Артикул: 759073
Гарантия: 24 мес.
Бренд: ТЕХНО АС
Артикул производителя: 00-00018792
Цена:
238 050 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора трассировочного АГ-120ТМ:

Мультичастотный портативный генератор АГ-120ТМ для электромагнитного и акустического методов трассопоиска предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы). Максимальная мощность генератора до 300 Вт (в зависимости от выбранного режима работы). Прибор не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес.

Применение генератора трассировочного АГ-120ТМ:

  • Трассировка коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом (металлические и НЕМЕТАЛЛИЧЕСКИЕ трубопроводы);
  • Высокоэффективный поиск мест повреждения кабеля;
  • Диагностика газопроводов и определять места повреждения изоляции защитных покрытий;
  • Работа с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц.

Особенности генератора трассировочного АГ-120ТМ:

  • Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т;
  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
  • Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
  • Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Технические характеристики генератора трассировочного АГ-120ТМ:

Параметр Значение
Частоты синусоидального сигнала
- частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
- частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1 непрерывный «НП»
режим 2
- длительность импульса, мс
- частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1024
8192
4:1
режим 4

амплитуда импульса


частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая длительность импульса
генерация ударных импульсов «УР» (ударный режим)


равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки


10
15
задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока

220 (180 при «2F»)
330 (260 при «2F»)
110 (90 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В

- с добавлением внешнего аккумулятора 12В

- от сетевого блока (СБП)

150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке;
ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация генерация 1,7 (при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В)
4,0 (при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В)
- импульсные посылки одной частоты 11 (при 200 Вт автономно/300Вт с дополнительным аккумулятором 12 В)
25 (при 100 Вт автономно/150Вт с дополнительным аккумулятором 12 В)
генерация ударных импульсов с максимальной частотой 80 уд/мин 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11...14 В / 22…28 В
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP65
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14,5

Комплектация генератора АГ-120ТМ

НаименованиеКоличество
1 Генератор трассировочный АГ-120ТМ 1 шт.
2 Устройство зарядное AG120.02.100 1 шт.
3 Антенна индукционная ИЭМ-301.3 1 шт.
4 Кабель выходной («клипсы») АГ120.02.050 1 шт.
5 Кабель внешнего аккумулятора АГ120.02.020 1 шт.
6 Контакт магнитный АГ120.02.090 1 шт.
7 Штырь заземления АГ110.02.004 1 шт.
8 Сумка для генератора (чехол 53181) 1 шт.
9 Сумка для комплекта (чехол 53222) 1 шт.
10 Сумка для антенны (чехол 53107) 1 шт.
11 Руководство по эксплуатации 1 шт.
12 Паспорт 1 шт.
