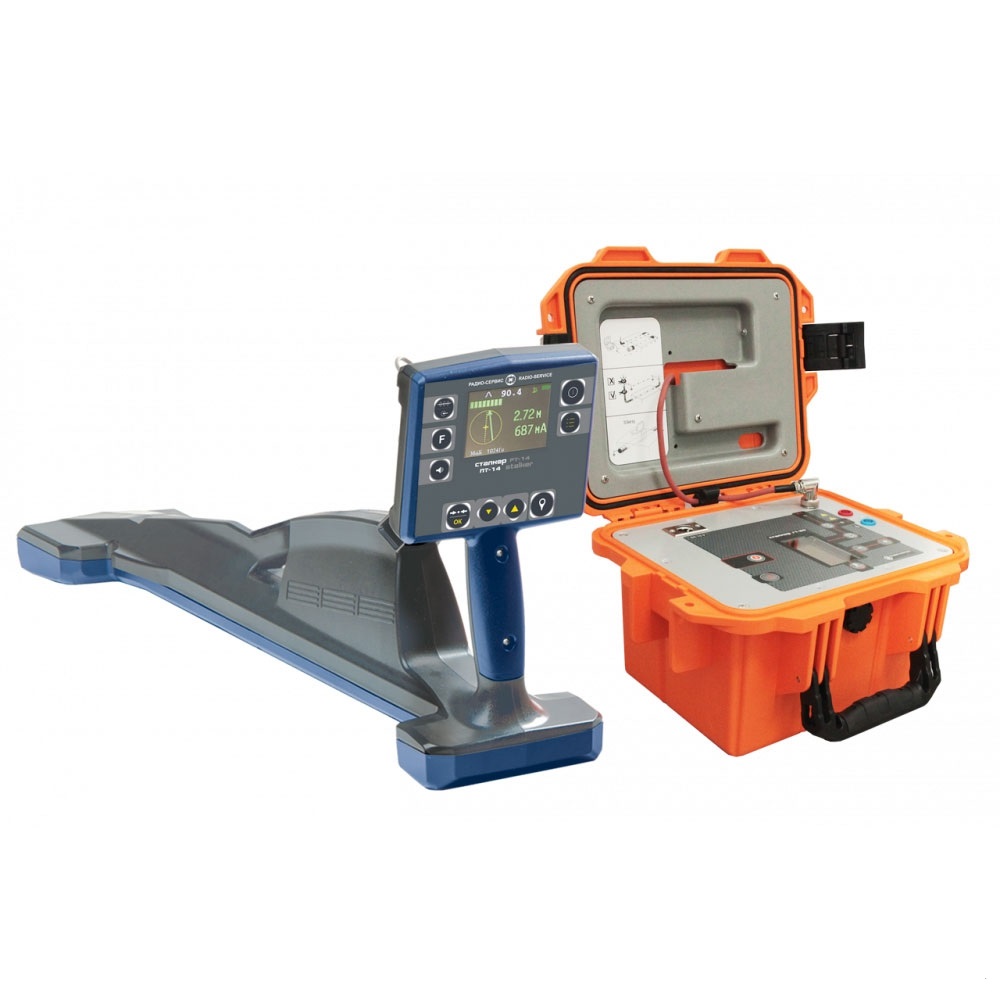

Сталкер 80-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) — комплекс трассопоисковый
Модель: Сталкер 80-14
Гарантия: 18 мес.
Бренд: Радио-Сервис
Артикул производителя: 130999
Трассоискатель Сталкер 80-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
Приёмник совместно с генераторами ГТ-15, ГТ-75, ГТ-80 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):
Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:
Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного (для модификации приемника со встроенным GPS/ГЛОНАСC модулем) или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.
Приёмник Сталкер ПТ-14 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).
Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металл-гидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мАч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В». Конструкция приёмника обеспечивает извлечение и установку аккумуляторов или батарей (например, для замены) без нарушения пломбирования.
Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда. Приёмник при подключении блока питания обеспечивает зарядку аккумулятора и защиту от перезаряда без извлечения аккумулятора из приёмника.
Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером.
Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.
Основные функции приложения:
Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частот.
Технические характеристики приемника ПТ-14 | ||
Параметр | Значение | |
Значения рабочих частот при работе с генератором и чувствительность на данной частоте | Частота, Гц | Чувствительность не менее, мкА/м* |
273 526 1024 8928 32768 (33к) |
500 300 150 25 5 |
|
Значения дополнительные рабочие частоты при работе с генераторами других производителей | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 | |
Значения рабочих частот при работе без генератора, Гц | 25,50,60,100,300, 550 и 1450 | |
Динамический диапазон входных сигналов, не менее, дБ | 102 | |
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц | по уровню минус 3 дБ | по уровню минус 60 дБ |
9 | 24 | |
Определение глубины залегания коммуникации, м | от 0,01 до 10,0 | |
Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более | ±{[4+0,3h(h+1)] %+0,1 м}, где h - измеренное значение глубины |
|
Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» | от 0,01 мВ до 1,70 В | |
Погрешность показания напряжения | ± (3% + 3 е.м.р) | |
Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ | 0,05 | |
Входное сопротивление по входу «ДАТЧИК», МОм | 1 | |
Мощность потребления, не более, Вт | 2 | |
Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч | 14 | |
Габаритные размеры, не более, мм | 700х300х140 | |
Масса, не более, кг | 1,8 | |
Технические характеристики генератора ГТ-80 | ||
Фиксированные частоты*, Гц | 273, 526, 1024, 8928, 32768 (33кГц); | |
Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) | |
Максимальная выходная мощность и ток | до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А | |
Габаритные размеры, мм, не более | 275х250х180 | |
Вес со встроенными аккумуляторами, кг, не более | 8,5 | |
Диапазон рабочих температур, °С | от -30 до +55 |
Примечания:
* - Нормируется для метода «пологий максимум». Отношение сигналшум 6 дБ;
е.м.р. – единица младшего разряда.
№ | Наименование | Назначение | Фото | Количество |
1 | Приемник Сталкер ПТ-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) | Прибор для поиска подземных коммуникаций. | ![]() |
1 |
2 | Телефоны головные РЛПА.468627.001 | Предназначен для улавливания разностей звукового сигнала. | ![]() |
1 |
3 | Блок питания приемника | Предназначен для зарядки аккумулятора приемника. | ![]() |
1 |
4 | Батарейный отсек 5*АА | Предназначен для возможности питания от 5 элементов питания типа АА. | ![]() |
1 |
5 | Bluetooth-USB адаптер | Предназначен для беспроволного соединения приемника с ПК или ноутбуком. | ![]() |
1 |
6 | Чехол солнцезащитный | Предназначен для защиты экрана приемника от солнечных бликов. | ![]() |
1 |
7 | Сумка приемника | Предназначена для переноски приемника. | ![]() |
1 |
8 | Руководство по эксплуатации | ![]() |
1 | |
9 | Генератор "Сталкер" ГТ-80 | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | ![]() |
1 |
10 | Блок питания генератора 12 В, 3 А | Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В. | ![]() |
1 |
11 | Кабель питания 12 В | Предназначен для питания генератора от автомобильного аккумулятора. | ![]() |
1 |
12 | Катушка с проводом 10 м, для генератора "Сталкер", Красная | Применяется для подключения генератора к коммуникации или штырю заземления. | ![]() |
1 |
13 | Катушка с проводом 10 м, для генератора "Сталкер", Синяя | Применяется для подключения генератора к коммуникации или штырю заземления. | ![]() |
1 |
14 | Зажим изолированный типа "крокодил", d30, красный | Применяются для подключения кабеля к коммуникации. | ![]() |
1 |
15 | Зажим изолированный типа "крокодил", d30, синий | Применяются для подключения кабеля к коммуникации. | ![]() |
1 |
16 | Штырь заземления 50 см, нержавеющая сталь | Применяется для приема сигнала генератора в условиях промерзшего грунта. | ![]() |
1 |
17 | Сумка для принадлежностей генератора "Сталкер" | Предназначена для переноски генератора. | ![]() |
1 |
18 | Рководство по эксплуатации | ![]() |
1 |
Артикул: | Фото: | Наименование: | Цена: | ||
1. | 320506 | ![]() | Клещи индукционные КИ-50 РАПМ.418114.003 | 24 552 Р | |
2. | 320511 | Адаптер зарядный 12В РАПМ.685614.010 | 2 088 Р | ||
3. | 350519 | Блок питания 12В 12А - для генератора Сталкер ГТ-75 | 10 014 Р | ||
4. | 350517 | ![]() | Кейс для трассоискателей Сталкер | 76 980 Р | |
5. | 350522 | ![]() | Ремешок нашейный, для ПТ-14, ПТ-24, ПМ-2 | 2 094 Р |
